Re:Trirreme Ateniense en 28 mm Desconectado Suber
Capitán (4615 mensajes) #210. 17 Ene 2021, 01:23

Ya que os tengo aquí a los dos...

@Rinahe esta vez no abandones las trirremes.

@Suber creo que hay un gargante triste por ahí...

Fin de la cita

¡Qué estrés! Además tengo que tenerlo terminado antes de embarcarme en esta aventura. :P

Pero una cosa os digo: ser wargamero, del foro de la Armada, amante de lo histórico, y no tener (o buscar la opción de tener) un trirreme atiborrado de hoplitas en 28mm, es un pecado que la mayoría de vosotros no debería correr el riesgo de cometer...

Hala cómo la suelta.... ;D

* http://laarmada.net/taller/proyecto-secta-robagenes/




Re:Trirreme Ateniense en 28 mm Desconectado Morgull_
Alférez (1777 mensajes) #211. 17 Ene 2021, 09:42

Pues como siempre, un trabajo espectacular, con cada detalle y cada parte individual construida con tanto mimo y sentido. Tengo ganas de ver esas reglas para batallas navales pero de momento te mando privado para hacerte una propuesta  :rev

* http://laarmada.net/taller/el-taller-de-morgull/




Re:Trirreme Ateniense en 28 mm Conectado Elgoindy
Alférez (1170 mensajes) #212. 17 Ene 2021, 10:49

@Rinahe ayudar? Cómo? Cuenta con mis pinceles!

Respecto a poseer una de tus trirremes... Ya me dirás cómo puedo hacer ;)

* http://laarmada.net/discusion-general/(blog)-mesa-de-juego/msg506933/?topicseen#new




Re:Trirreme Ateniense en 28 mm Desconectado Rinahe
Sargento (914 mensajes) #213. 17 Ene 2021, 11:47


MP recibido! Muchas gracias a ambos.

@Rinahe ayudar? Cómo? Cuenta con mis pinceles!

Respecto a poseer una de tus trirremes... Ya me dirás cómo puedo hacer ;)

Pues la idea es que yo pueda ofrecer dos cosas:

1) un tutorial (similar a los posts que estoy publicando en este hilo) en el que explique cómo montar un trirreme con materiales baratos y de manera sencilla. A medida que voy haciendo barcos, voy "afinando" la técnica y encontrando mejores soluciones, para abaratar costes y simplificar (sobre todo en tiempo invertido) la construcción. Así cualquiera podrá hacer su trirreme si quiere.

2) una selección de barcos terminados, con un coste razonable, para que el no pueda/quiera construir su barco.

Mientras la gente de Madrid y alrededores que tenga en cuenta que para verano (cuando comience la temporada de campañas militares tal y como ocurría en el mundo antiguo) voy a organizar un grupo de testeo del juego "TRIERARCA" en el Club Dragón. De manera paralela iré contando cómo se desarrolla el juego en mi blog.

Nada os impide empezar a construir ya vuestro barco (siguiendo los ejemplos de lo que he hecho yo hasta ahora), o mejor aún, comenzar a pintar figuras de griegos de 28mm para la dotación de vuestro barco. Son menos de 20 figuras, podéis enfocarlo como una especie de "kill team" de la antigüedad metidos en una "dropship" de madera... (toma ya mezcolanza friki)

;)

Así que @Elgoindy , si te apetece, hablamos sobre las características de esa tripulación (en el reglamento habrá toda una sección dedicada al tema) y serán bienvenidos a uno de los trirremes...

:)

La Agreuousa de @Suber está ya casi terminada, a ver si esta noche me puedo poner con las fotos.

¡Que la de los ojos de lechuza vele por vuestro destino, mortales!




Rinahe

*




Re:Trirreme Ateniense en 28 mm Desconectado Rinahe
Sargento (914 mensajes) #214. 19 Ene 2021, 00:10

Vale, pues he tardado un poco más de la cuenta pero aquí estoy con las prometidas fotos...

 Agreuousa: Trirreme Ateniense en 28 mm



Aquí estamos otra vez, con la quinta (que se dice pronto) galera trirreme que monto.

Ésta se llamará "Agreuousa" (cazadora, por la diosa Ártemis), nombre elegido por su futuro dueño (¿adivináis quién? Aquel que no debe ser subernombrado)

Comenzamos como siempre, con la base de cartón-piedra de los chinos, falsa quilla y cuadernas de cartón pluma, y dibujamos un par de plantillas para el remate de la roda y del codaste: (001)



Llevamos las plantillas a una plancha de madera de balsa fina (2 mm): (002)



En el caso del codaste, tenemos que hacer 4 plantillas diferentes, en tamaño decreciente, para simular luego la forma redondeada de la popa: (003)



Cortamos directamente con la cuchilla X-Acto, tratando de seguir bien el perfil: (004)



Pegamos con cola blanca y sujetamos con pinzas: (005)



Une vez seco, tenemos dos piezas resistentes y de aspecto realista: (006)



Para las filas de remos de los flancos de la nave usaremos lámina de cartón fino, marcamos las posiciones de cada remo y perforamos con el sacabocados manual: (007)



Siempre tenemos el problema de la "profundidad" del pasillo central, así que esta vez vamos a probar otro sistema. Rebajamos en altura la falsa quilla, y hacemos un canal con la forma del pasillo: (008)



Es importante no cargarnos la estructura de las cuadernas, pues tienen que seguir dando refuerzo a la cubierta inferior: (009)

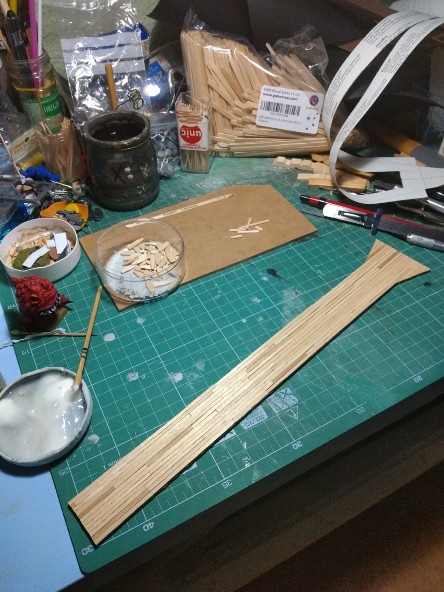

Con es sistema de siempre preparamos la tablazón del pasillo central: (010)



Pegamos en su sitio, y con esto hemos ganado unos cuantos milímetro respecto de la altura de la cubierta de ese nivel. Por otro lado, hacemos una plataforma elevada para la posición del piloto: (011)



Las paredes de la "trinchera" las hacemos como siempre, con cartón pluma revestido de cartulina negra. En el futuro usaré cartón pluma negro, y así me ahorro un paso a la hora de simular el trampantojo: (012)



Pegamos las maderitas que hacen de postes de soporte: (013)



Vamos colocando cada pared en su sitio, y nos ayudamos con pinzas para que quede todo bien derecho: (014)



El efecto de "profundidad" queda más que logrado, tal y como demuestra este Velites de Agema Miniatures (que sólo Zeus sabe qué demonios hace dentro de un trirreme ateniense): (015)



Con palitos de helado hacemos los soportes del voladizo del asiento del trierarca: (016)



Vamos pegamos los laterales de cartón del casco de la nave, y nos ayudamos con bandas elásticas para sujetar las piezas en su sitio: (017)



Hemos dado textura de tablazón a las piezas de plástico gris. En el caso de la popa, nos ayudamos de una plantilla para llevar las líneas a su forma recurvada: (018)



Sujetamos un rato con los dedos para asegurarnos de que la pieza coge bien la forma: (019)



En popa vamos a poner una sección extra de cubierta: (020)



Pegamos un reborde de tablillas por todo el contorno de la cubierta inferior: (021)



Y pegamos en su sitio la cubierta de popa: (022)



En la zona de proa, colocamos los refuerzos triangulares de cartón sobre los que colocaremos luego el espolón. Están texturizados en ángulo: (023)



Para las defensas de proa y alojamiento de las anclas vamos a usar un nuevo sistema de construcción, mezclando el cartón fino con las tablillas de madera. Cortamos cada pieza a medida: (024)



Pegamos las tablas sobre la plantilla de cartón, dejando que asomen (luego lo recortaremos). Con ello conseguimos un aspecto exterior mucho más realista, pues son listones de madera que podremos teñir y barnizar como se hace habitualmente en modelismo naval: (025)



Es importante que todo quede bien asegurado en su sitio, como la pequeña cubierta de proa: (026)

https://1.bp.blogspot.com/-yxHa_3W0y0c/YAYAUYxZHTI/AAAAAAAAJio/28aXZgvH4IQQcYcuE61pOb3kls1g-1C9QCLcBGAsYHQ/s592/AG%2B026.jpg

Rematamos los soportes de los timones de dirección: (027)



Las defensas de proa terminadas; algunos os preguntaréis, ¿qué hace un garrapato en la foto? La respuesta es sencilla: los garrapatos también tienen derecho a salir en este foro. Pero es que además ese garrapato, que está hecho con masilla verde, es el primer proyecto que empecé cuando nos confinaron en marzo del año pasado, y lleva desde entonces dando guerra por la mesa, sin que consiga terminarlo nunca. Ahí sigue, montado en su peana cuadrada oldschool de 25 mm (es así de grande, sí) sonriendo feliz.

El caso es que las piezas han quedado muy chulas, ¿no os parece?: (028)



Nuestro trirreme está desarmado, así que lo vamos a solucionar. Cortamos piezas con la forma del espolón en cartón fino blanco: (029)



En la proa, colocamos dos refuerzos de cartón gris para acomodar mejor el espolón: (030)



Como veis, al colocar las defensas en su sitio vemos que no va a quedar mucho espacio para colocar miniaturas: (031)



Mientras se secan otras piezas, vamos avanzando en otras partes del barco. Teníamos pendientes de hacer, por ejemplo, los timones de dirección, que son palitos de brocheta afilados a golpe de cuchilla: (032)



El aspecto del antes y el después es bastante esclarecedor: (033)



Volvemos al espolón. En estos barcos estoy tratando de utilizar siempre los materiales más baratos posibles, pero hay zonas que es mejor que hagamos con el mejor material del mercado (y por tanto caro), el plasticard; cortamos las aletas del espolón y les damos la forma deseada: (034)



Pegamos el refuerzo central y las guías traseras de la aleta superior: (035)



Pegamos todo en su sitio con SuperGlue, y añadimos unos cuantos remaches de plástico; el aspecto es muy realista: (037)



Como podéis ver el "morro de ornitorrinco" (un saludo muy especial a todos mis alumnos del Clan Kamonohashi de LudoSport Madrid) simula el aspecto de una viga, y al estar hecho con plasticard grueso nos aseguramos de que no va a sufrir daños al manipular la maqueta: (038)



En la cubierta superior habíamos calculado mal el espacio para el asiento del trierarca, así que ampliamos esa zona para que quepa una peana redonda de 20 mm justo delante del asiento. En las reglas de mi juego de escaramuzas, el trierarca juega un papel principal en las partidas, y debe por tanto estar representado por una miniatura que podamos mover por la cubierta (nada de ponerlo sentado como un mero espectador): (039)



El hueco que hay delante es el pozo en el que colocaremos luego al piloto, encargado de manejar los timones: (040)



Para la fila superior de remeros vamos a probar un sistema distinto, con cartón forrado de cartulina para simular los cortinones de pieles que protegían a los remeros de las flechas enemigas: (041)



Pegamos bien la cartulina, y le hacemos un dobladillo para que no quede ningún resquicio: (042)



Previamente habremos marcado en el cartón la posición de cada remos: (043)



Con tiras finas de cartulina doblada y pegada hacemos las costuras de refuerzo: (044)



Con un palo de barbacoa vamos marcando, de fuera hacia adentro, los huecos de cada remo: (045)



Para marcar la posición de cada tira de refuerzo, utilizamos un taco de madera y una plancha de MDF para que nos hagan de guía y queden las líneas perfectamente rectas: (046)



En el techo de la cubierta intermedia pegamos un refuerzo de cartulina en los bordes para que no se vea luego ningún hueco: (047)

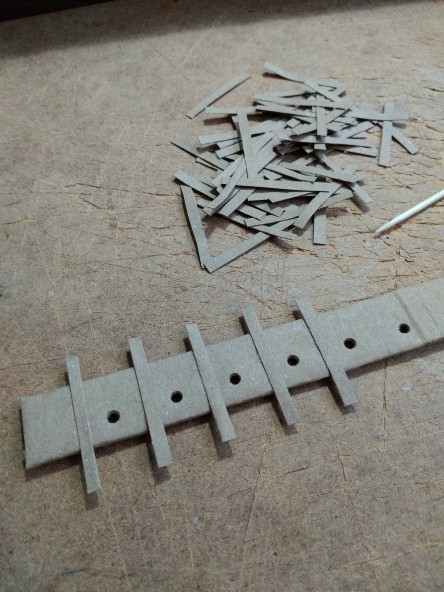

Cortamos las tiras de refuerzo y las vamos pegando, dejando que asomen sus extremos: (048)



Una vez seco todo es más sencillo cortar a la medida deseada: (049)



En la zona de la trampilla, pegamos cuadernas de refuerzo hechas con corcho blanco, y colocamos los toldos de pieles de los flancos en su sitio: (050)



Como podéis ver la estructura está muy reforzada por todas partes, para garantizar que aguante los rigores del combate: (051)



Pegamos en su sitio el techo; por lo que sea no había medido bien su tamaño, así que me ha resultado más sencillo cortarlo en cuatro secciones y luego ir ajustando cada una en su sitio: (052)



Pegamos la cubierta en su sitio y ponemos peso encima para asegurarnos que no se levanta mientras se seca: (053)



Aprovechamos para ir sacando los detalles que nos faltan; Cortamos, por ejemplo, las piezas que necesitamos para las dos anclas: (054)



La cubierta superior tiene que quedar perfectamente pegada, pero tiene un reborde en todo su perímetro, que tenemos que proteger. Así que antes de poner peso encima, colocamos por toda la cubierta peanas de MDF, que servirán para salvar el escalón del reborde y además ayudarán a repartir de manera uniforme el peso por toda la pieza: (055)



 Después de pasarse toda la noche con varios tomos de la "Enciclopedia Ilustrada de la Aviación" encima, la cubierta de nuestro trirreme queda perfectamente pegada en su sitio: (056)

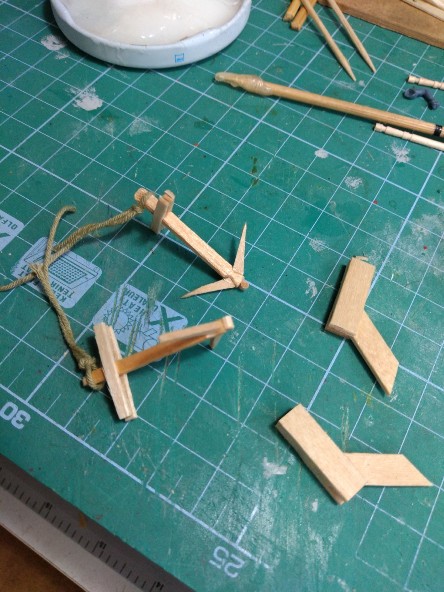

Terminamos las anclas, con sus contrapesos, y cortamos a medida los soportes del voladizo del asiento del trierarca: (057)



Puestas en su lugar en la zona de las defensas de proa, las anclas le dan un aspecto magnífico a nuestro barco: (058)



El piloto no iba sentado, sino que se acomodaba encima de una especie de escabel de madera. Lo replicamos con tablitas cortadas a la medida: (059)



Ponemos en su sitio los soportes del mástil principal y el del palo de proa: (060)



En los flancos nos faltaban por añadir las maderitas de refuerzo y decoración: (061)



Y, cómo no, hay que preparar las escaleras interiores del pasillo central: (062)



Sigue siendo una de las cosas que más odio hacer en estos barcos...: (063)



Las colocamos en su sitio, así como los mandos de control de los timones: (064)



En esta toma podéis ver el hueco del piloto: (065)



En la zona de proa del pasillo central ponemos una única escalera pero más ancha; es por donde subirán a cubierta los Epibatai (los hoplitas infantes de marina): (066)



En esta toma desde el asiento del trierarca podéis apreciar el aspecto y profundidad del pasillo central: (067)



Y en ésta podéis ver cómo ha quedado al final el encastre de la cubierta con las defensas de proa y los alojamientos de las anclas: (068)



Las líneas de este trirreme son las que me parece que han quedado más realistas: (069)



La nave es muy larga (aún tendría que serlo más) pero tenemos que jugar con el compromiso de hacer una maqueta manejable frente a una 100% a escala: (070)



Ese Stompa orko ha sido mudo testigo de todo el proceso... jajajajajaja: (071)



El trampantojo de la fila superior de remeros vista desde el pasillo central. Ya que no puedo colocar las miniaturas de los 170 remeros, al menos que de cierta sensación de profundidad, ¿no os parece?: (072)

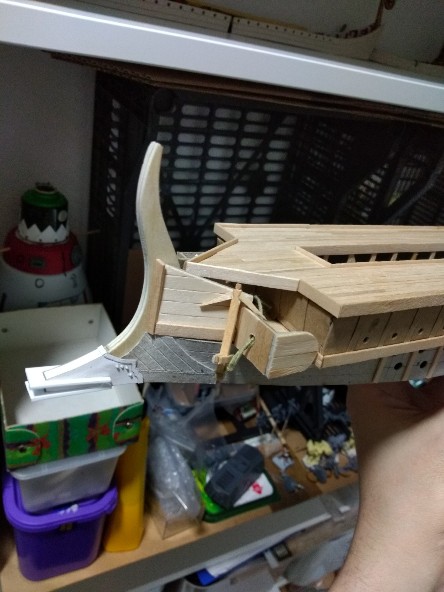

Para terminar la nave, pegamos en su sitio el adorno del codaste, que en este caso (de nuevo por elección personal de Suber) tiene forma de cola de pez: (073)



Pues nada, ¡¡¡una nueva trirreme se une a la familia!!! Ya son 5, todas diferentes, y todas casi listas para ver mesa de juego y participar en las partidas de testeo: (074)



Me gusta mucho el efecto que hacen las distintas líneas de cada nave, las cubiertas, los remates de la roda, etc: (075)



Pasa lo mismo con los codastes; no hay dos iguales, y eso les otorga un extra de personalidad que luego se notará más cuando las pintemos: (076)



Os pongo las vistas "desde popa" de las cinco naves que tengo de momento. Éste sería el ángulo de visión que tendría la tripulación justo antes de embarcar, pues los trirremes eran arrastrados a la playa con la popa por delante.


"Agreuousa", trirreme ateniense de @Suber (077)




"Tetis", trirreme caria: (078)




"Lykaina", trirreme ateniense: (079)




"Lanza de Asur", trirreme persa que ahora cambiará de nombre y será la capitana de la flota de Samotracia: (080)




"Parthenos", capitana de la flota ateniense: (081)






Y eso es todo de momento!

 :vik



Espero que os haya gustado esta actualización... llevo dos horas en el teclado así que toca descansar un poco.



¡Que Atenea Promakos, la primera en la línea de batalla, vele vuestros sueños!



 :ok

*




Re:Trirreme Ateniense en 28 mm Desconectado Canario
Cabo (327 mensajes) #215. 19 Ene 2021, 09:10

Madre mia, lo acabo de ver y se me ha quedado cara de tonto, pedazo de trabajo y un resultado brutal, mi más sincera enhorabuena y mi más cordial envidia a este pedazo de trabajo.

*




Re:Trirreme Ateniense en 28 mm Desconectado Morgull_
Alférez (1777 mensajes) #216. 19 Ene 2021, 09:24

Nos tienes a todos ojipláticos con tu trabajo en los astilleros, es alucinante la capacidad de construir barcos con esos elementos tan sencillos y que parezcan barcos de verdad. Ahora nos tienes que ir contando sobre ese sistema de combate eh?

* http://laarmada.net/taller/el-taller-de-morgull/




Re:Trirreme Ateniense en 28 mm Desconectado mukitauro
Teniente (3104 mensajes) #217. 19 Ene 2021, 10:08

Brutal! No hay palabras. Menudo proyecto...

* http://laarmada.net/taller/(mini-blog)-horus-heresy-character-series/




Re:Trirreme Ateniense en 28 mm Desconectado Elmoth
Capitán (9309 mensajes) #218. 19 Ene 2021, 11:53

Copón bendito. Esto es una genialidad cada vez mayor.

*




Re:Trirreme Ateniense en 28 mm Desconectado dansal
Almirante (3681 mensajes) #219. 19 Ene 2021, 12:06

Que pasada, esto ya es ingeniería..

* Sí Participante en el proyecto de la Enciclopedia DBA




Re:Trirreme Ateniense en 28 mm Desconectado Rinahe
Sargento (914 mensajes) #220. 19 Ene 2021, 15:26


¡¡¡Muchas gracias a todos!!!

:)

(...) Ahora nos tienes que ir contando sobre ese sistema de combate eh?


Pues me he inspirado en un par de reglamentos antiguos que hay libres en la red, y sobre eso estoy trabajando para hacer un juego tamaño "escaramuza" (escenarios de luchas desde un barco contra otro hasta secciones de 4 Vs 4) que sea operativo con las maquetas y las figuras de 28 mm. A escala 1:1 (cada figura representa a un hombre), y que no sea eterno.

;)

Pensad que un resultado muy probable del primer encuentro con el enemigo es que perforen el casco de tu barco y acabe zozobrando dejando la quilla al aire (los trirremes no solían irse a pique, quedaban hechos trizas flotantes...). Si no es así, lo más seguro es que tu barco acabe aferrado a otro, se produzca un abordaje, y entonces todo quede en manos (lanzas y escudos) de los infantes de marina embarcados en el Trirrme.

He hecho solo un par de pruebas "virtuales", y habrá que esperar a verano para hacer las pruebas de mar en la mesa grande del Club Dragón, así que mientras voy a seguir montando barcos (el manual estará ilustrado con fotos reales de partidas) y luego tocará pintar tripulaciones.

********* Aviso a navegantes:  **********

La próxima semana tengo intención de crear un grupo de whatsapp llamado TRIERARCA al que se podrán apuntar todas aquellas personas interesadas en este proyecto, para comentar los avances de las reglas, dudas sobre los barcos, encargos, taller de pintura, etc.

Permaneced atentos a los augures...

;)

*




Re:Trirreme Ateniense en 28 mm Desconectado Oxkarth
Sargento (628 mensajes) #221. 19 Ene 2021, 18:38

¡Qué barbaridad! ¡Qué helénica barbaridad...!   :cc :cc :cc

Seguimos jadeantes el proyecto.  ;)

* http://laarmada.net/taller/minis-de-oxkarth/




Re:Trirreme Ateniense en 28 mm Desconectado Tulark
Teniente (2197 mensajes) #222. 19 Ene 2021, 21:12

Que maldita pasada. Cada entrada de este tema vale oro.
Enganchado me tienes

* http://laarmada.net/taller/minis-tulark/ Sí Sí Sí Sí Sí Sí Sí Sí Sí




Re:Trirreme Ateniense en 28 mm Desconectado Rinahe
Sargento (914 mensajes) #223. 19 Ene 2021, 22:44

Que maldita pasada. Cada entrada de este tema vale oro.
Enganchado me tienes

Jajajajaja... Vaya, me alegro.

En realidad he empezado un nuevo tirreme, una nave fenicia de la flota persa/aqueménida que se llamará "Jinete de Tempestades" (su adorno en el remate de popa del codaste será una cabeza de caballo)

Peeeeero, se ha colado en la línea de montaje otro barco, un proyecto muy especial para otro compañero del foro (no, no es otra vez @Suber , no seáis mal pensados), que estoy seguro de que os va a gustar y que espero poder terminar (y publicar aquí) este fin de semana.

Que las corrientes os sean propicias!!!


Rinahe

P.D. Estoy seguro de que más de uno está pensando: "pues me gustaría tener un barco de esos del loco de Rinahe, y el juego del que habla puede ser interesante".

Si os encontráis en esa tesitura, tranquilos, es normal, y podéis hacer dos cosas:

1- esperar con un poco de paciencia, porque cada vez tardo menos en hacer los trirremes y pronto daré con un sistema que me permita ofrecer barcos terminados por un precio razonable. Y entonces el que quiera podrá tener su propio barco (vuestras estanterías y las mesas de juego de vuestros clubs lo van a agradecer)

2- id pintando la tripulación de vuestro barco. Si son griegos, os recomiendo las figuras de plástico de Warlord Games (molde de Inmortal Games), o cualquier referencia antigua de metal (Crusader Miniatures). Van perfectas de escala. Las de plástico de Victrix son demasiado grandes y no quedan muy allá encima de los barcos.
Si queréis persas, la caja de figuras de plástico de Wargames Atlantic es perfecta y barata.
En ambos casos, no seáis brutos y no le pongáis peanas con terreno a las figuras. Yo les estoy poniendo peanas redondas de 20mm, de plástico transparente (de la marca Litko), para no arruinar el trabajo de las cubiertas de madera, pero como sé que hay gente que no puede ver ese tipo de peanas ni de lejos, otra opción sería usar peanas redondas de 20mm, lo más finas posibles, pintadas de color madera, y pegar la figura encima (quitando antes la base integrada)

Pues venga, ya tenéis trabajo, no todo puede ser mirar...

:P

*




Re:Trirreme Ateniense en 28 mm Desconectado Erwin Rommel
Cabo (331 mensajes) #224. 19 Ene 2021, 22:59

Madre mía cinco naves :ww, diciendo impresionante me quedo más que corto, enhorabuena  :) por este curro, que como te han dicho es más bien una gran obra de ingeniería “naval”, a seguir en ello :ss.

* http://laarmada.net/galerias-de-usuarios/galeria-erwin-rommel/




| Términos y condiciones | Formulario de contacto |
